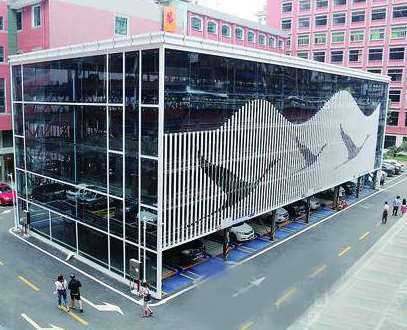

停車設備中使用的電機數量較多，每臺電機可配置一臺逆變器進行閉環控制，然而，設備的成本將大大增加，今天小編將帶大家去了解立體車庫的變頻驅動系統。

　　用于立體車庫的變頻驅動系統包括電源、控制單元、執行器和檢測單元，檢測單元包括光電開關、行程開關、接近開關、微動開關和相序控制器，各部分連接到控制單元的輸入端連接。

　　執行機構包括提升變頻器和連接到提升變頻器輸出端的提升曳引機、旋轉變頻器和連接到旋轉變頻器輸出端的旋轉電機，一平移變頻器和一平移電機，該平移電機連接至變頻器的輸出端。

　　門驅動機連接至門機變頻器的輸出端，各變頻器的輸入端分別連接到控制單元的輸出端，提升牽引力機器的輸出端連接編碼器，編碼器的輸出端連接PG卡，PG卡輸出的信號通過信號轉換器，PG卡的輸入端與升降變頻器的輸出端連接。
